surface.DrawTexturedRectUV

  surface.DrawTexturedRectUV( number x, number y, number width, number height, number startU, number startV, number endU, number endV )
Search Github

Açıklama

Tekrarlanan veya kısmi bir dokuya sahip dokulu bir dikdörtgen çizer.

u ve v, doku koordinatlarını ifade eder.

  • (u, v) = (0, 0) sol üsttür
  • (u, v) = (1, 0) sağ üsttür
  • (u, v) = (1, 1) sağ alttır
  • (u, v) = (0, 1) sol alttır

(1, 0) başlangıç ve (0, 1) bitiş noktalarını kullanarak bir resmi yatay olarak çevrilmiş şekilde çizebilirsiniz, aynısı diğer yönler için de geçerlidir. 1'in üzerine çıkmak dokuyu döşeyecektir. Negatif değerlere de izin verilir.

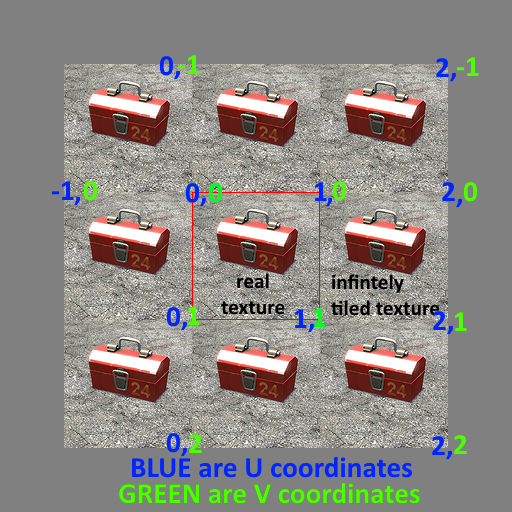

İşte yardımcı bir resim:


Ayrıca bakınız: surface.DrawTexturedRect ve surface.DrawTexturedRectRotated.

Eğer bir .png resmi kullanıyorsanız ve döşeme (tiling) yapmayı planlıyorsanız, Material fonksiyonunun ikinci parametresi olarak "noclamp" bayrağını sağlamanız gerekir.
Eğer surface.DrawTexturedRectUV'nin doku koordinatlarınızı (u0, v0), (u1, v1) yanlış aldığını ve CreateMaterial ile oluşturulmuş bir materyal ile renderleme yaptığınızı fark ederseniz, bunları aşağıdaki kodla ayarlamayı deneyin:
local du = 0.5 / 32 -- half pixel anticorrection local dv = 0.5 / 32 -- half pixel anticorrection local u0, v0 = (u0 - du) / (1 - 2 * du), (v0 - dv) / (1 - 2 * dv) local u1, v1 = (u1 - du) / (1 - 2 * du), (v1 - dv) / (1 - 2 * dv)

Açıklama: surface.DrawTexturedRectUV, doku koordinatlarını yarım piksel kadar düzeltmeye çalışır (örnekleme ile ilgili bir durum) ve bu düzeltmeyi IMaterial::GetMappingWidth()/GetMappingHeight() kullanarak hesaplar. Eğer materyal bir $basetexture olmadan oluşturulduysa, GetMappingWidth()/GetMappingHeight() hata materyalinin genişliğini ve yüksekliğini (ki bu 32x32'dir) kullanır.

Bu, 2D renderlama bağlamı gerektiren bir renderlama fonksiyonudur.

Bu, yalnızca 2D Renderlama Kancaları (2d Rendering Hooks) içinde çalışacağı anlamına gelir.

UV ofsetleri, doğru döşeme sonuçları için (alt) piksel düzeltmesi gerektirebilir.

Hata Takipçisi (Issue Tracker): 3173

Argümanlar

1 number x
X tam sayı koordinatı.
2 number y
Y tam sayı koordinatı.
3 number width
Dikdörtgenin tam sayı genişliği.
4 number height
Dikdörtgenin tam sayı yüksekliği.
5 number startU
Dikdörtgen başlangıcının U doku haritalaması.
6 number startV
Dikdörtgen başlangıcının V doku haritalaması.
7 number endU
Dikdörtgen bitişinin U doku haritalaması.
8 number endV
Dikdörtgen bitişinin V doku haritalaması.

Örnek

Fonksiyonun kullanımını gösterir.

local mat = Material( "gui/tool.png" ) hook.Add( "HUDPaint", "DrawTexturedRectUV_example1", function() surface.SetDrawColor( color_white ) surface.SetMaterial( mat ) surface.DrawTexturedRect( 25, 25, 100, 100 ) surface.DrawTexturedRectUV( 25, 130, 100, 100, 0, 0, 1, 1 ) -- Exactly same as above line -- Draws right half of the texture -- Note that we also change the width of the rectangle to avoid stretcing of the texture -- This is for demonstration purposes, you can do whatever it is you need surface.DrawTexturedRectUV( 130, 130, 50, 100, 0.5, 0, 1, 1 ) end )

Örnek

Bir panelin üzerine tekrarlanan bir doku çizer.

local mat = Material( "icon16/box.png", "noclamp" ) function PANEL:Paint( w, h ) -- Size of your texture, texW - width, texH - height local texW = 16 local texH = 16 surface.SetMaterial( mat ) surface.SetDrawColor( color_white ) surface.DrawTexturedRectUV( 0, 0, w, h, 0, 0, w / texW, h / texH ) end
